ZP-127Z全无线综采支架喷雾喷雾方案ABC

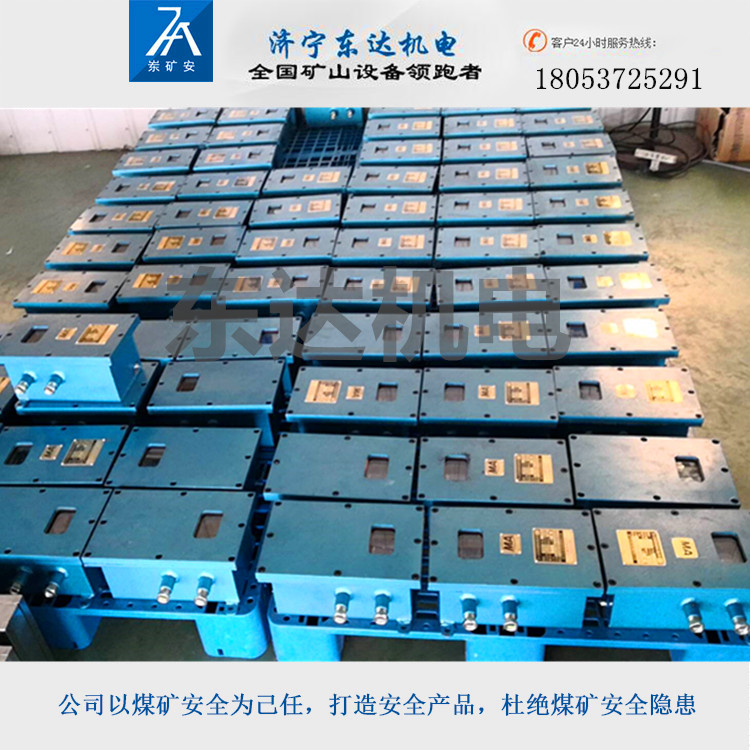

ZP-127Z矿用自动洒水降尘（双阀门）主控箱，内置电池或外接电源，内置WiMAX通讯系统，可与内置WiMAX通讯系统的无线压力传感器相互联系。ZP-12C矿用触控传感器（无线压力传感器）内置电池不用外接电源电缆，内置WiMAX通讯系统能和主控箱进行遥控通讯，外置了KJ10快速接口方便液压检测连接。
无线综采降尘装置工作原理
    主控箱固定在液压支架上，无线压力传感器分别安装在液压支架移架回液回路中，红外发射器安装在割煤机机组上（要尽量放到采煤机下风口的位置）。当支架工操作移架时，无线压力传感器检测回液回路中压力，触发压力传感器发射信号给主控箱，主控箱检测到压力信号后打开移架降尘球阀进行降尘，实现移架喷雾降尘功能。当割煤机割煤移动时，红外发射器跟随割煤机移动，当割煤机移动至跟主控箱对应位置时，主控箱接收无线红外信号，主控箱打开煤机扫描降尘球阀进行降尘，实现煤机扫描喷雾降尘功能。
    无线综采降尘装置设置为5个液压支架为一组，主控箱和喷洒点为5个液压支架的下风口，每种控制方式均设有超时保护（即煤机在某位置停止运行达到设定时间后水幕自动停止，移架时操作控制信号启动水幕后可实现自动延时关断），支架操作可同时打开一套或多套支架操作水幕，以适应多套支架同时操作控制的需要。煤机扫描装置在煤机工作时，可控制处于采煤机下风口处的一组水幕或多组水幕，对采煤机产生的煤尘进行自动跟踪式二次降尘，且扫描控制与支架控制合二为一，按照各自的程序进行控制互不干扰，控制器界面友好，程序和时间参数修改方便。
 ZP-127Z全无线综采支架喷雾移动移架及方顶煤喷雾方案ABC
 煤机移动、移架及方顶煤喷雾方案A

序号
名称
规格型号
数量
单位
备注
1
全无线综采支架喷雾电控箱（双阀）
ZP-127Z
32
台

2
无线压力发射器
Zp-12c
312
台

3
发射传感器
ZP-12R
1
台

4
阀门过滤器
KJ10
32
台
可选用
5
喷雾水幕
SMKJ10
156
个
可选用
煤机移动及移架煤喷雾煤机移动、移架及方顶煤喷雾方案B

序号
名称
规格型号
数量
单位
备注
1
全无线综采支架喷雾电控箱（单阀）
ZP-127Z
32
台

2
无线压力发射器
Zp-12c
156
台

3
发射传感器
ZP-12R
1
台

4
阀门过滤器
KJ10
32
台
可选用
5
喷雾水幕
SMKJ10
156
个
可选用

煤机移动喷雾方案C
序号
名称
规格型号
数量
单位
备注
1
全无线综采支架喷雾电控箱（单阀）
ZP-127Z
32
台

2
发射传感器
Zp-12c
1
台

3
阀门过滤器
KJ10
32
台
可选用
4
喷雾水幕
SMKJ10
156
个
可选用

无线综采降尘装置技术参数
a) 装置工作电压：12VDC;
b) 水压适用范围: 0.4MPa～7.0MPa；
c) 输入信号：无线射频信号；
d) 压力传感器工作电压：3.6V
e) 无线通讯距离：20m；
f) 红外发射器发射距离：10m；
g) 装置电池续航时间：≥6个月；
h) 球阀动作时间：≤15s；
i) 设定时间允许误差：?1s/min；
j) 防爆型式：矿用隔爆兼本质安全型；
k) 工作方式：连续；
l) 显示方式：液晶中文显示；
m）参数设置方式：遥控设置。
